Elektrische wasserdichte Box

Outdoor wetterfeste Power Control Box

PC/HT Schaltkastenserie

Die wasserdichte Outdoor-Schalterbox bietet sicheren, wetterfesten Schutz für elektrische Systeme. Mit IP66-Schutz hält sie Regen, Staub und Stößen stand und sorgt für zuverlässigen Betrieb im Außen- und Industriebereich.

Die Wasserdichte Schaltbox im Freien ist für eine sichere Stromregelung in Außen- und Industrieumgebungen konzipiert und gewährleistet zuverlässigen Betrieb und Schutz in:

  • Außenanlagen, die Regen, Staub oder Aufprallen ausgesetzt sind

  • Leistungssteuerungssysteme für Gärten, Baustellen oder temporäre Veranstaltungen

  • Installationen für industrielle Geräte, die wetterfeste Schalterzugriffe erfordern

Außenwasserdichte Schalterkaste、PHLTD Außenwandsschalterkaste、Wetterdichtes Außenwandsschaltergehäuse、Heavy-Duty-Wandschalterkaste
PHLTD PC Switch Box Produktparametertabelle
ProduktnameMaterialqualitätLeistungAnwendungsbereichFarbeöffneneingebaut
PHPC4-36 SchaltungFlammschutz PC PolycarbonatIP66 wasserdichte BewertungKann sowohl drinnen als auch draußen installiert werdenIndustrielle Asche

Seitenö

ffnende Tür

Führungsschiene

/reiner Kupferklemmblock

Modell: PHPC-4

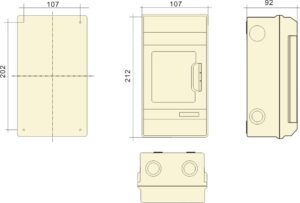

PHLTD IP66 wetterfester, flammhemmender PC-Verteilerkasten für Außenmontage, Größenplan des PC-4 Modells
Anzahl der installierbaren leeren Schalter
1P2P3P4P
4211
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
110
Größe: 200x110x130mm
Modell: PHPC-6

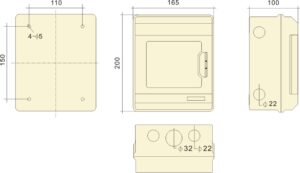

PHLTD IP66 wetterfester, flammhemmender PC-Verteilerkasten für Außenmontage, Größenplan des PC-6 Modells

Anzahl der installierbaren leeren Schalter
1P2P3P4P
6321
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
211
Größe: 200x110x165mm
Modell: PHPC-9

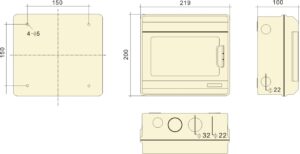

PHLTD IP66 PC-9 wetterfester, flammhemmender Verteilerkasten Schaltplan

Anzahl der installierbaren leeren Schalter
1P2P3P4P
9432
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
321
Größe: 200x110x219mm
Modell: PHPC-12

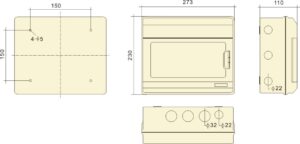

PHLTD IP66 PC-12 wetterfester, flammhemmender Verteilerkasten Größenplan
Anzahl der installierbaren leeren Schalter
1P2P3P4P
12643
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
432
Größe: 200x110x273mm
Modell: PHPC-18

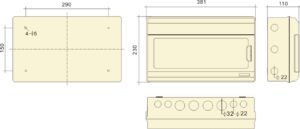

PHLTD IP66 PC-18 wetterfester, flammhemmender Verteilerkasten Schaltplan

Anzahl der installierbaren leeren Schalter
1P2P3P4P
18964
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
753
Größe: 200x110x381mm
Modell: PHPC-24

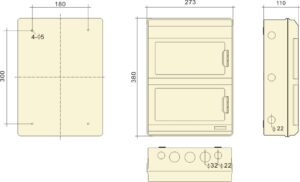

PHLTD IP66 PC-24 wetterfester, flammhemmender Verteilerkasten Größenplan
Anzahl der installierbaren leeren Schalter
1P2P3P4P
241286
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
864
Größe: 380x110x273mm
Modell: PHPC-36

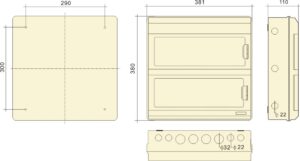

PHLTD IP66 PC-36 wetterfester, flammhemmender Verteilerkasten Größenplan

Anzahl der installierbaren leeren Schalter
1P2P3P4P
3618128
Menge an Leckagen, die installiert werden können
1P+N2P3P+N
14106
Größe: 380x110x381mm

Parameter Übersicht:

  • Material: Hergestellt aus fortschrittlichem PC-Material (Polycarbonat), das für seine ausgezeichnete Schlagbeständigkeit, Witterungsbeständigkeit und wasserdichte Eigenschaften bekannt ist.
  • Schutzgrad: IP66, so dass das Innere unter rauen Bedingungen wie starkem Regen, Wasserspray und anderen anspruchsvollen Umgebungen trocken bleibt.
  • Installationsmethode: Oberflächenmontiertes Design mit eingebauten Schienenverleitungsklemmen, wodurch die Box direkt an Wänden oder Halterungen befestigt werden kann. Dieses Design eignet sich auch für tägliche Wartung und Reparaturen.
  • Sicher und zuverlässig: Doppelter Schutz vor einem Luftschalter und Leckageschützer gewährleistet die Schaltungssicherheit und verringert das Risiko von Bränden und Stromstößen.

Vorteile und Highlights:

  • Flexible Konfiguration: Anpassbare elektrische Box-Konfigurationen, um unterschiedliche Projektanforderungen zu erfüllen und verschiedene Anwendungsszenarien anzupassen.
  • Lange Lebensdauer: Hochwertige Materialien und präzise Handwerkskunst gewährleisten eine lange Lebensdauer für die Elektrobox und reduzieren die Häufigkeit der Ersatze.

Anwendungsbereich:

  • Industrieparks, Werkstätten und andere industrielle Umgebungen.
  • Vorübergehende Strombedarfsszenarien wie Baustellen und vorübergehende Anlagen.
  • Kommunale Einrichtungen wie Straßenbeleuchtung und Verkehrssignale.
  • Outdoor-Billboards, LED-Displays und andere kommerzielle Display-Ausrüstung.
  • Landschaftseinrichtungen wie Gartenbewisserungssysteme und Wasserbrunnen.
HT 5 Wege

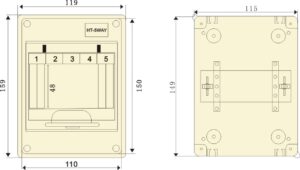

PHLTD HT-5 Wasserdichter oberflächenmontierter Kunststoff-Verteilerkasten mit Schalter, Größe 120x100x154mm
Außenabmessungen (mm)
LWH
11515090
BruttogewichtNettogewichtVerpackung
1311.940
Kartongröße (mm): 49x33x48

HT 8 Wege

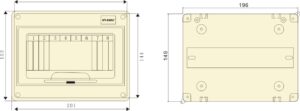

PHLTD HT-8 wasserdichter Kunststoff-Verteilerkasten zur Oberflächenmontage, Größe 195x98x150 mm
Außenabmessungen (mm)
LWH
19715090
BruttogewichtNettogewichtVerpackung
14.213.230
Kartongröße (mm): 48x33x48,5

HT 12 Wege

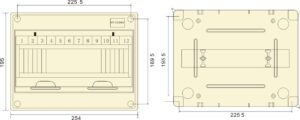

PHLTD HT-12 wasserdichter Kunststoff-Verteilerkasten zur Oberflächenmontage, Größe 245x110x194 mm

Außenabmessungen (mm)
LWH
250193105
BruttogewichtNettogewichtVerpackung
16.315.320
Kartongröße (mm): 52,5×40,5×57

HT 15 Wege

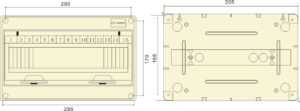

PHLTD HT-15 wasserdichter Kunststoff-Verteilerkasten zur Oberflächenmontage, Größe 302x110x197 mm
Außenabmessungen (mm)
LWH
305195105
BruttogewichtNettogewichtVerpackung
18.517.520
Kartongröße (mm): 63×40.5×57

HT 18 Wege
PHLTD HT-18 wasserdichter Kunststoff-Verteilerkasten zur Oberflächenmontage, Größe 357x110x200 mm
Außenabmessungen (mm)
LWH
360198105
BruttogewichtNettogewichtVerpackung
20.419.420
Kartongröße (mm): 74×40.5×57
HT 24 Wege

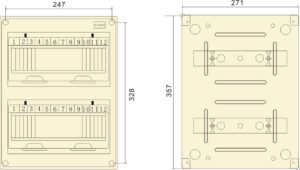

PHLTD HT-24 wasserdichter Kunststoff-Verteilerkasten zur Oberflächenmontage, Größe 268x110x350 mm
Außenabmessungen (mm)
LWH
270350105
BruttogewichtNettogewichtVerpackung
14.513.610
Kartongröße (mm): 56,5×36,5×56,5

Gehäusematerial: ABS
Transparente Türpanel: PC
Materialeigenschaften: Ausgezeichnete Schlagbeständigkeit, Hitzebeständigkeit, Niedertemperaturbeständigkeit, chemische Beständigkeit, gute elektrische Leistung, guter Oberflächenglanz usw.
Zertifizierung: CE, ROHS
Schutzstufe: IP65
Gebrauch: Geeignet für den Innen- und Außenbereich, einschließlich elektrischer, Kommunikations-, Feuerbekämpfungsausrüstung, Stahlschmelze, Petrochemie, Elektronik, Strom, Eisenbahnen, Baustellen, Bergbaustellen, Flughäfen, Hotels, Schiffe, große Fabriken, Küstenfabriken, Entladedocks, Abwasser- und Abwasserbehandlungsanlagen, Umweltverschmutzungsanlagen usw.

Installationsmethode:

  1. Interne Installation: Die Box enthält Führungsschienen für die Installation von Schienenschlüssern sowie Neutral- und Erddrahtleisten für die Verkabelung.
  2. Externe Montage: Kann direkt an der Wand durch die Montagelöcher am Boden der Box befestigt werden (mit Schrauben oder Nägeln durch die vier Ecken der Box an der Wand befestigt).
    Einlass- und Auslasslöcher: Die Box ist mit reservierten Löchern für Gewindedrähte ausgestattet.
