| Produktparametertabelle für 1P+N-Fehlerstromschutzschalter |
  |
| Produktserie |
PHB6LE-63H-Serie |
| Produktname |
Kleiner Auslaufschutz |
| Produktmerkmale |
Typ C |
| Produktnummer |
1P+N |
| Nennstrom |
16A/32A/40A/63A |
| Nennspannung |
230V |
| Verkabelungsmethode |
Verkabelung der Druckplatte |
| Installationsmethode |
Schieneninstallation |
| Produktmerkmale |
Überlast-/Kurzschlussschutz/Auslaufschutz |
| 16A-32A Produktgröße |
45×87.5mm |
| 40A-63A Produktgröße |
54×87.5mm |
| Produktparametertabelle für 2P-Fehlerstromschutzschalter |
  |
| Produktserie |

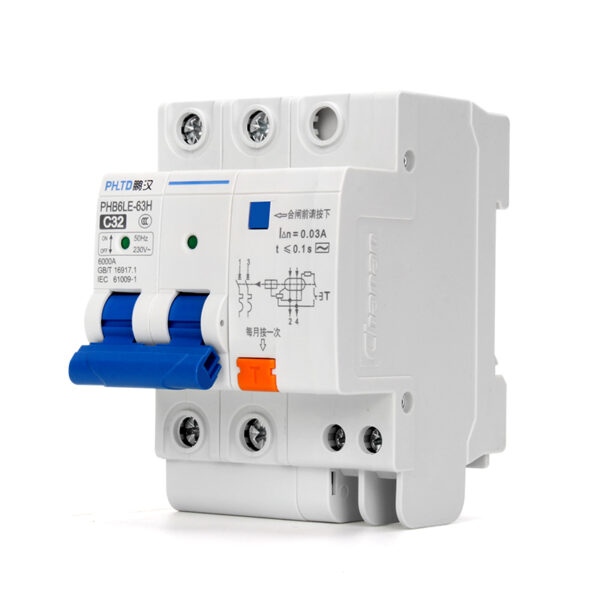

PHB6LE-63H-Serie |
| Produktname |
Kleiner Auslaufschutz |
| Produktmerkmale |
Typ C |
| Produktnummer |
2P |
| Nennstrom |
16A/32A/63A |
| Nennspannung |
230V |
| Verkabelungsmethode |
Verkabelung der Druckplatte |
| Installationsmethode |
Schieneninstallation |
| Produktmerkmale |
Überlast-/Kurzschlussschutz/Auslaufschutz |
| 16A-32A Produktgröße |
63×87.5mm |
| 63A Produktgröße |
72×87.5mm |
| Produktparametertabelle für 3P-Fehlerstromschutzschalter |
  |
| Produktserie |
PHB6LE-63H-Serie |
| Produktname |
Kleiner Auslaufschutz |
| Produktmerkmale |
Typ C |
| Produktnummer |
3P |
| Nennstrom |
16A/32A/63A |
| Nennspannung |
400V |
| Verkabelungsmethode |
Verkabelung der Druckplatte |
| Installationsmethode |
Schieneninstallation |
| Produktmerkmale |
Überlast-/Kurzschlussschutz/Auslaufschutz |
| 16A-32A Produktgröße |
90×87.5mm |
| 63A Produktgröße |
99×87.5mm |
| Produktparametertabelle für 3P+N-Fehlerstromschutzschalter |
 |
| Produktserie |
PHB6LE-63H-Serie |
| Produktname |
Kleiner Auslaufschutz |
| Produktmerkmale |
Typ C |
| Produktnummer |
3P+N |
| Nennstrom |
16A/32A/40A/63A |
| Nennspannung |
400V |
| Verkabelungsmethode |
Verkabelung der Druckplatte |
| Installationsmethode |
Schieneninstallation |
| Produktmerkmale |
Überlast-/Kurzschlussschutz/Auslaufschutz |
| 16A-32A Produktgröße |
99×87.5mm |
| 40A/63A Produktgröße |
117×87.5mm |
| Produktparametertabelle für 4P+N-Fehlerstromschutzschalter |
  |
| Produktserie |
PHB6LE-63H-Serie |
| Produktname |
Kleiner Auslaufschutz |
| Produktmerkmale |
Typ C |
| Produktnummer |
4P+N |
| Nennstrom |
16A/32A/63A |
| Nennspannung |
400V |
| Verkabelungsmethode |
Verkabelung der Druckplatte |
| Installationsmethode |
Schieneninstallation |
| Produktmerkmale |
Überlast-/Kurzschlussschutz/Auslaufschutz |
| 16A-32A Produktgröße |
117×87.5mm |
| 63A Produktgröße |
135×87.5mm |
| 125A Produktgröße |
202x210mm |
| Name |
Stromspannung |

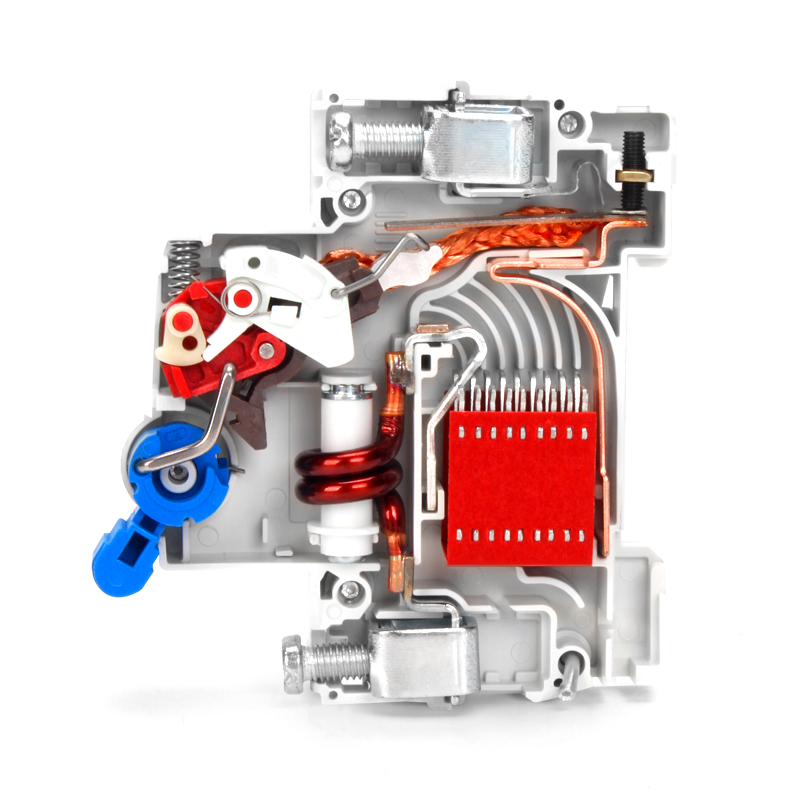

Lichtbogenlöschmethode |
Arc extinguishing method |
Positionsbelegung (1 Position=18mm) |
| 1P+N-Leckageschutz-Leistungsschalter |
230 |
Schließen Sie den stromführenden Draht und den Neutralleiter an |
Magnetische Blasart |
10-32A: 2,5 Ziffern; 40-63A: 3 Ziffern |
| 2P-Auslaufschutzschalter |
230 |
Schließen Sie den stromführenden Draht und den Neutralleiter an |
Magnetische Blasart |
10-32A: 3,5 Ziffern; 40-63A: 4 Ziffern |
| 3P+N Leckageschutzschalter |
400 |
Dreiphasiger Vierleiterstrom |
Magnetische Blasart |
10-32A: 5,5 Ziffern: 40-63A: 6,5 Ziffern |
| 4P-Auslaufschutzschalter |
400 |
Dreiphasiger Vierleiterstrom |
Magnetische Blasart |
10-32A: 6,5 Ziffern: 40-63A: 7,5 Ziffern |

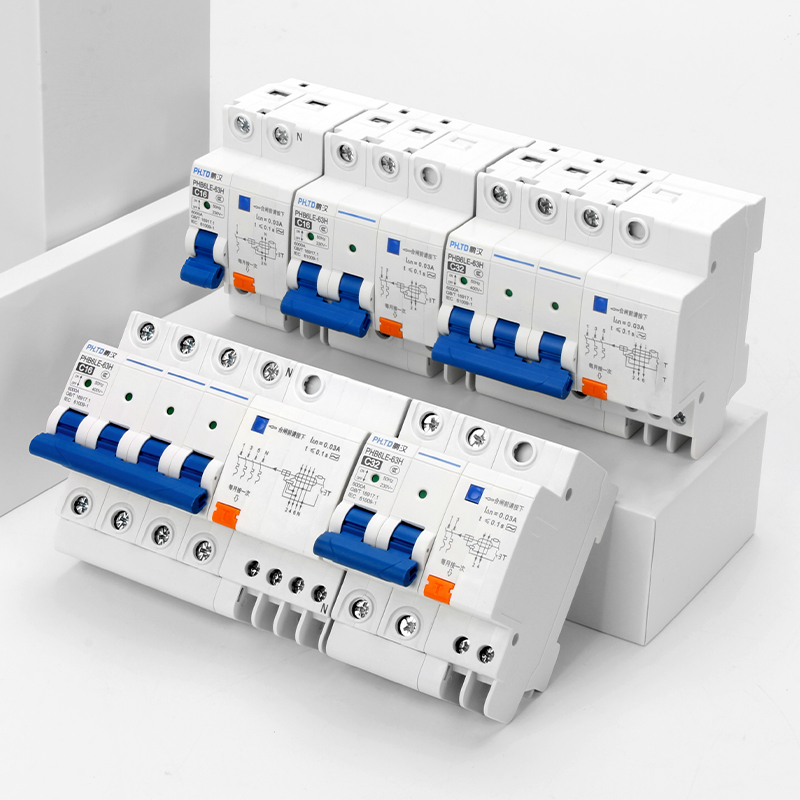

Der Luftschalter-Leistungsschalter von PHLTD mit Auslaufschutz ist ein Leistungssteuergerät, das Sicherheit und Effizienz vereint und speziell für die Anforderungen verschiedener elektrischer Systeme entwickelt wurde. Diese Produktserie umfasst 2P (einphasiges Zweileitersystem), 3P+N (dreiphasiges Vierleitersystem ohne Sternpunkterdung), 4P (dreiphasiges Vierleitersystem mit Sternpunkterdungsdraht) und andere Konfigurationen. Die aktuellen Spezifikationen umfassen 16A, 32A und 63A, die flexibel an verschiedene Szenarien von der Haushaltsstromversorgung bis hin zur Industrieanlagensteuerung angepasst werden können.
Seine einzigartige Leckschutzfunktion kann den Stromkreis schnell unterbrechen, wenn ein Leck erkannt wird (d. h. der Strom fließt vom stromführenden Kabel zum Erdungskabel, anstatt vollständig über die Last zum Neutralleiter zurückzukehren), wodurch Stromschläge wirksam verhindert und sichergestellt werden persönliche Sicherheit. Darüber hinaus ermöglicht das kompakte Design, dass das Produkt Installationsraum spart, insbesondere wenn vier Positionen erforderlich sind (d. h. eine Einheit in einem Standardverteilerkasten), und gleichzeitig eine effiziente Stromverteilung und Schutzfunktionen beibehält.
Ob für Steckdosen in Haushaltsstromkreisen, Beleuchtungssteuerungen oder Stromversorgungen für Motoren und Geräte in industriellen Produktionslinien – die Luftschalter von PHLTD mit Auslaufschutzschaltern können eine stabile und zuverlässige Stromversorgung liefern und gleichzeitig das Risiko von elektrischen Bränden und Personenschäden verringern. Sie sind eine unverzichtbare Sicherheitskomponente in modernen elektrischen Anlagen.
